グラフィカルアブストラクト実例4選：レイアウトをパネルごとに分解解説

ほとんどのガイドはきれいな画像を見せるだけです。Elsevierが2.5:1の横長バナーを求め、Cell Pressが正方形を求めていることを説明するものはありません。1つのファイルで両方に対応することはできません。

そこで、まずルールから始め、次に査読を通過したレイアウトをコピーしましょう。以下に、3つの出版社の正確な仕様、4つの公開済みグラフィカルアブストラクトをパネルごとに分解したもの、そして「雰囲気」ではなく書かれたルールに照らして確認できる間違いを紹介します。

もう1つ、最後の方にあります。「グラフィカルアブストラクトは閲覧数を2倍にする」という説はある社説に由来し、その後の2つの研究は反対の結果を示しています。

出版社の仕様がレイアウトを決める

先に描いてしまうと、描き直しが必要になるかもしれません。形、フォントサイズ、ファイル形式はすべて始める前に決まっており、出版社によって大きく異なります。

仕様は各ソースページに掲載されているもので、2026年8月22日に確認しました。出典: Elsevierのグラフィカルアブストラクトページ、Cell Pressのグラフィカルアブストラクトガイドライン、Journal of Internal Medicineのグラフィカルアブストラクトガイドライン。数値は同じ出版社内でもジャーナルによって異なるため、対象ジャーナルの投稿規程も必ず読んでください。

アップロードするサイズではなく、読者が見るサイズでデザインする

これが誰も引用しない数字です。Elsevierは画像をScienceDirect上の小さなボックスに縮小します。

「画像はScienceDirectの利用可能なウィンドウに収まるように比例的に縮小されることに注意してください: 500 × 200ピクセルの長方形です。」

高さ200ピクセル。それが実際のキャンバスです。Elsevierのフォントルールも同じことを別の言葉で言っています。

「フォント: Times、Arial、Courier、Symbolのいずれかを使用し、フォントサイズは十分に大きくしてください。画像は目次で高さ200ピクセルのウィンドウに収まるように縮小されるためです。」

Elsevierのグラフィカルアブストラクトの指示。出典: elsevier.com、2026年8月22日取得。

自分のドラフトを500 × 200ピクセルに縮小して見てみましょう。ラベルがぼやけるなら、小さすぎるということです。

公開済みのグラフィカルアブストラクト4点を分解する

以下はすべてオープンアクセスです。リンクを開いて実際の図を確認してから、メモを読んでください。

帯状のパイプライン: ステージごとに1行、4行

胃がんの早期発見のための循環細胞遊離mtDNAフラグメントミクス (Cell Reports Medicine, 2026, doi:10.1016/j.xcrm.2026.102825)。

正方形の中に淡い青色の帯が4つ縦に並んでいます。各帯には独自のタイトルがあり、読者は画像の中に目次を得ることができます。

1. サンプル収集とシーケンシング
2. ccf-mtDNAフラグメントミクス特徴解析
3. GC検出モデル構築
4. GDモデルの性能評価

1つ目の帯は、研究の重みを1行で伝えています。「8つのコホート」という見出しの下に5つのグループアイコン、その後に「参加者数 = 1,951」と続きます。

2つ目の帯は、作画の労力がどこに注がれたかを示しています。5つの特徴がリストされ、そのうち3つだけにスケッチがあります。断片サイズはベルカーブ、断片化プロファイルはギザギザのトレース、5′末端モチーフは2本のカラーバーで表現されています。残りの2つはプレーンな箇条書きのままで、5′末端塩基の好みとモチーフ多様性スコアには明確な形がないためです。

最後の帯が弱点です。そこには2つの箱ひげ図と2つのROCパネルがあり、AUC値は非常に小さく、読むには拡大が必要です。Cell Pressのガイダンスは、グラフィカルアブストラクトは「いかなる種類のデータ項目も含まない」べきだと述べています。その行はデータ項目です。

左右比較: 色の付いた2つのカラム

多様なストリゴラクトンまたはカリキンシグナル伝達は、特定のSMXLドメインを標的とする優先的なAtD14/KAI2-MAX2-SMXL複合体によって媒介される (iScience, 2026, doi:10.1016/j.isci.2026.116062)。

1本の垂直線が正方形を2つに分けています。左半分は淡い青、右半分は淡い緑で、それぞれの半分に見出しがあります。色が分類を行っているため、矢印で説明する必要はありません。

3つの工夫がすべての役割を果たしています。

• 各半分には、同じタンパク質複合体のブロック図が2つ積み重なり、入れ替わった部分だけが再着色されています。見出しはその分割を表しています。左は「ホルモン優先SMXL分解」、右は「ドメインキメラSMXL分解」です。
• 各カラムは上から下へ流れ、プレーンな書体の文で終わります。左は「SLシグナル伝達の活性化」、次に「KARシグナル伝達の活性化」です。右は「SMXL抑制シグナル伝達の活性化」です。
• キャンバスには他に何もありません。図4つ、書かれた結論3つ、チャートや表は1つもありません。

これは4つの中でもっともCell Pressのルールに適合しています。SMXL7やSMXLχ171のようなラベルは、画面上に多くの数字を並べます。しかし、どの数字もタンパク質の名前であり、測定値ではありません。したがって、ゼロデータ項目テストは依然として合格であり、各カラムは1つの読み方向を保持しています。

放射状ハブ: すべてが中央を指す

農場の多目的樹木はマラウイの栄養を改善できる (One Earth, 2025, doi:10.1016/j.oneear.2024.12.001)。

柔らかい緑の円の中央にマラウイの地図があり、北部と南部の調査地点がラベル付けされています。6つの小さな円が地図を取り囲み、共変量ごとに1つずつ、それぞれ細い破線で中央に結ばれています。

教育 · 生活水準 · 世帯規模 · 作物数 · 家畜 · 農場面積

同じリングの中に、共変量の円の約2倍の幅を持つ2つのクリーム色の円があり、それぞれが太い黒い矢印で地図に結ばれています。左の矢印は、農場内の樹木の種類から入ってきており、燃料、収入、食料の小さなベン図として描かれています。右の矢印は、微量栄養素の充足度と食料調達パターンという2つの積み重なったラベルへと出て行き、それぞれに独自のアイコンがあります。線の太さが、どのリンクが発見であるかを示しています（テキストではありません）。

論文のタイトルは画像自体の上部に配置されています。Elsevierはこれを許可しています。「テキストやラベルはすべて画像ファイルの一部でなければならない」ためです。Elsevierが禁止しているのは、「グラフィカルアブストラクト」と読める見出しです。

数字をビジュアルにする: パーセンテージが機能する

転移性大腸がん由来の患者由来オルガノイドは腫瘍の不均一性を反映する (Cell Reports Medicine, 2026, doi:10.1016/j.xcrm.2026.102840)。

上半分は2つに分かれています。左: 肝臓と結腸がマークされた身体図、腫瘍サンプルへの2本の矢印、そして「132人の患者から346の腫瘍をサンプリング」という行。右: 2つの円グラフ。病変単位で62%、患者単位で77%で、成功は緑、失敗はオレンジでスライスされ、その後に良好な生存と不良な生存のための2つの三角形があります。

下半分は、プロファイリングを3つの短い行にリストし、それぞれの行に独自のアイコンがあります。

• DNA — 20遺伝子の変異
• RNA — HTA2.0マイクロアレイ、RNAseq
• タンパク質 — in situ発現、14種類のタンパク質

そのカラムの周りには、102人の患者由来の213個のオルガノイド、スクリーニングされた41～47種類の薬剤、そして嚢胞性と充実性の2つのオルガノイドの形状があり、それぞれにマーカーがタグ付けされています。

1つの正方形の中に10以上の数字がありながら、それでも速く読めます。それが機能するのは、各数字がそれが属するアイコンの隣にあり、表の中にはないからです。

再利用できる4つのスケルトン

上記の4つは4つのスタイルではありません。読者の目を動かす4つの方法であり、それぞれが異なる種類の研究に適しています。

出版社からの2つのルールが4つすべてに適用されます。Cell Pressは「明確な開始と終了があり、上から下へ、または左から右へ『読む』こと」を求め、Elsevierもほぼ同じことを繰り返しています。1つの方向を選び、それを守りましょう。

横長の2.5:1フォーマットは、左から右へのチェーンへと導きます。正方形フォーマットは、帯状パイプラインと放射状ハブに余裕を与えます。どの比率になるかはジャーナルが決め、出版社同士も一致していません。

レビュー論文は例外です。語るべき単一の実験がないため、この4つのスケルトンのどれも当てはまりません。論文がレビューの場合に何を描くかで、当てはまる形を説明しています。

書かれたルールに照らして確認できる間違い

「ごちゃごちゃさせない」はチェック項目ではありません。以下はチェック項目です。それぞれが出版社自身のページに由来するからです。

• 画像内のデータ項目。 Cell Press: 「いかなる種類のデータ項目も含めないこと。すべてのコンテンツはグラフィカルな形式であるべきです。」WileyのJ Intern Medガイド: 「表、生の一次データ、または気を散らす要素を避けてください。」公開済みの例が1つ、両方に違反しています。気候適応型で低炭素な多目的水資源最適化 (iScience, 2026, doi:10.1016/j.isci.2026.116081)のグラフィカルアブストラクトには、4つの折れ線グラフ、積み上げ棒グラフ、3つの3D散布図、3つのフロー図、2つの数値表が詰め込まれています。PMCが配信する664ピクセル版では、表の数字は高さ約6ピクセルになります。
• 下限を下回る文字サイズ。 Cell PressはArial 12～16 ptを設定し、「これより小さいフォントはオンラインで判読できません」と赤で付け加えています。同じガイドは、実際の例を修正する際に、6.5 ptのテキストを小さすぎると指摘しています。Wileyの下限は10 ptです。
• 文字の階層がまったくない。 J Intern Medガイドは、ダミーのアブストラクトを3つのサイズでマークアップしています: 見出し14 pt太字、ラベル12 ptセミボールド、最小許容テキスト10 ptライト。3つのサイズは、目が追うべき順序を与えます。1つのサイズでは何も与えません。
• 誤ったアスペクト比。 Cell Press用に作られた正方形は、Elsevierの500 × 200ウィンドウ内でレターボックス化され、キャンバスの大部分が空の余白になります。Elsevierはまた、「不要な空白」を追加しないように言っています。
• 画像内の見出し。 Elsevier: 「画像ファイル内に不要な空白や『グラフィカルアブストラクト』という見出しを使用しないでください。」Wileyも同じことを言っています: 「画像ファイル内に『グラフィカルアブストラクト』と書かないでください。」
• 赤と緑の併用。 Wileyのガイドは著者に「色覚異常の読者に配慮して、緑と赤のコントラストを避けるようにし」、黒いテキストを好むように求めています。
• ロゴ。 J Intern Medは「ビジネスロゴタイプ、組織名、または広告と見なされ得る画像 [原文ママ]」を掲載しません。
• 許可なくアイコンを借用する。 Elsevier: 「グラフィカルアブストラクト [原文ママ] に第三者が所有する素材を含めるために必要な許可を取得していることを確認してください。」Wileyはこれをストックサイトや画像検索結果にも拡張しています。

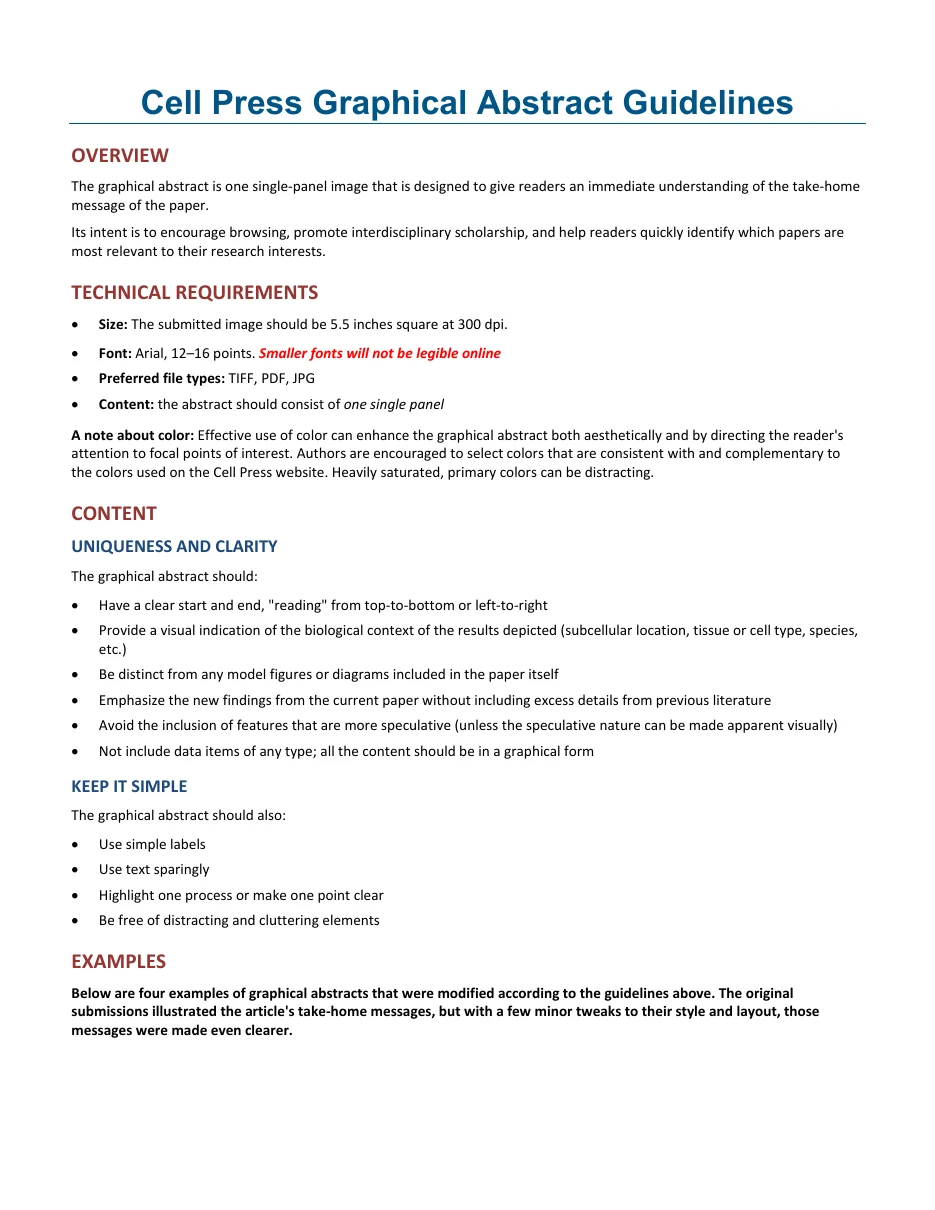

Cell Pressのグラフィカルアブストラクトガイドラインの1ページ目。出典: crosstalk.cell.com、2026年8月22日取得。

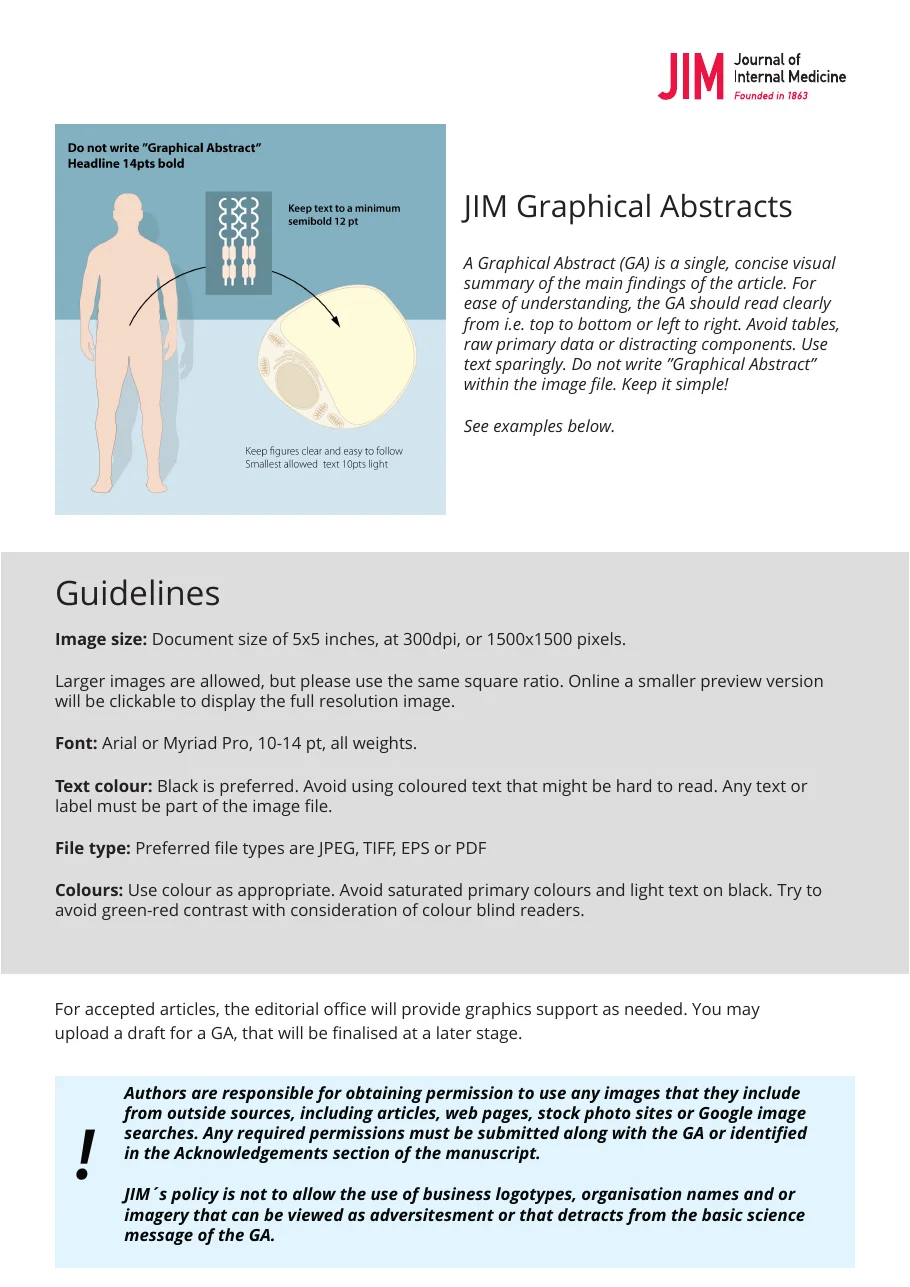

Journal of Internal Medicineのグラフィカルアブストラクトガイドラインの1ページ目。出典: onlinelibrary.wiley.com、2026年8月22日取得。

閲覧数と被引用数についてエビデンスが示すこと

グラフィカルアブストラクトは共有ツールです。それを測定した研究は、その点とほとんど他の点で一致しています: ソーシャルリーチは上がり、閲覧数は上がるかもしれませんが、被引用数が動くことを示した研究は1つもありません。最も初期の研究では、グラフィカルアブストラクトなしの論文の方がダウンロード数と被引用数で優れていました。

それでも、作る理由としては十分です。1週間を費やす理由としては不十分です。出版社の「使用量が2倍になる」という主張の出典をたどり、3つの研究を詳しく分析したのがグラフィカルアブストラクトとは何か、そしてあなたのジャーナルがそれを必要としているかです。

テンプレート、そして人々を陥れるAIルール

Elsevierは同じ著者向けページから無料のビジュアルアブストラクトPowerPointテンプレートを配布しています。Andrew Ibrahimのビジュアルアブストラクト入門書ももう1つの無料ファイルで、Elsevierもリンクしています。

ここからが罠です。Elsevierのジャーナル向け生成AIポリシーは、この1つの図のタイプを特に取り上げています。

「汎用の生成AI画像ツールをグラフィカルアブストラクトの作成に使用してはなりません。」

同じポリシーは、代わりに何を望むかを示しています。

「著者は、グラフィカルアブストラクトを作成する際に、専用の科学イラストレーションツールを使用することが推奨されます。」

その要約表は、どのツールを選んでも1つの義務を追加しています。「画像のキャプションに使用したツールを明記してください。」提出前にその一文をキャプションに書き込みましょう。

その区分の中で、私たちのツールを含めて、各ツールがどこに位置するかを明確にしましょう。このサイトのグラフィカルアブストラクト作成ツールは、あなたのアブストラクトを汎用画像モデルに送信し、フラットなPNGを返すため、提出用のグラフィカルアブストラクトとしてはElsevierが除外する側に該当します。それでレイアウトを試してから、提出するファイルをイラストレーションツールで作り直してください。私たちのステップバイステップのチュートリアルでは、始める前にどのツールにコミットすべきか、そして無料プランのライセンスが機能よりも重要になり得る理由を説明しています。また、6つの出版社がAI図のルールをどのように表現しているかを、それぞれの引用文とともに取り上げました。全体像を知りたい場合はそちらをご覧ください。

同じ区分は、私たちの概念フレームワーク作成ツールにも当てはまります。ボックスと矢印をスケッチするには手軽ですが、それはドラフトであり、提出用ファイルではありません。

著者からよくある質問

グラフィカルアブストラクトは必須ですか？

それは出版社ごとではなく、ジャーナルごとに決まります。必須とするジャーナルもあれば、改訂時に求めるジャーナルもあり、多くは任意としています。あなたのジャーナルの回答を見つける方法は約1分で済みます。

論文の図を再利用できますか？

できます。Elsevierは、一部の著者が結論の図を使用すると述べています。Cell Pressはその逆を求めています: グラフィカルアブストラクトは「論文自体に含まれるモデル図やダイアグラムとは異なるものであるべき」です。どちらかに投稿する可能性がある場合は、2つのルールのうち厳しい方に従ってください。

テキストはどのくらい多すぎるのでしょうか？

Cell Pressは、語数ではなく答えの形を示しています: 「シンプルなラベルを使用する」「テキストは控えめに使用する」「1つのプロセスを強調する、または1つのポイントを明確にする」。実用的なテストは500 × 200ピクセルのプレビューです。そこで読めないテキストは、読者が決して目にしないテキストです。

使用するアイコンに許可は必要ですか？

はい、自分で作ったもの以外はすべて必要です。Elsevierはグラフィカルアブストラクト内の第三者の素材について許可を要求しており、J Intern Medはストックフォトサイトや画像検索を、依然として許可が必要なソースとして挙げています。

要点は言葉と画像のどちらで伝えるべきですか？

上記の例では、両方です。4つのうち2つは書かれた結論で終わっています。1つは各カラムをプレーンな書体の1行で締めくくっています: 左は「KARシグナル伝達の活性化」、右は「SMXL抑制シグナル伝達の活性化」です。もう1つは2本の矢印をそれぞれ1語で終わらせています。「進行」と「応答」です。

画像は経路を伝え、言葉は要点を決めます。

書き出す前に

3つのチェックを、この順序で行います。

1. 対象ジャーナルの投稿規程を開き、比率、ピクセルサイズ、フォントの下限を書き留めます。
2. ドラフトを500 × 200ピクセル、またはサムネイルに縮小し、すべてのラベルを声に出して読みます。
3. すべてのチャート、表、軸を削除します。メッセージが残っていれば、レイアウトはその役割を果たしていたことになります。
