Décrivez vos groupes, traitements, chronologie et critères de mesure — obtenez un schéma de protocole expérimental soigné sans avoir à le dessiner à la main. Téléchargement gratuit.
Quatre résultats réels du générateur : une étude animale, un essai au champ, une expérience comportementale et une étude croisée préclinique.
Groupes témoin, véhicule, dose faible et dose élevée (n=10 chacun), avec la taille d'échantillon sous chaque case et des points de mesure répartis sur quatre moments.

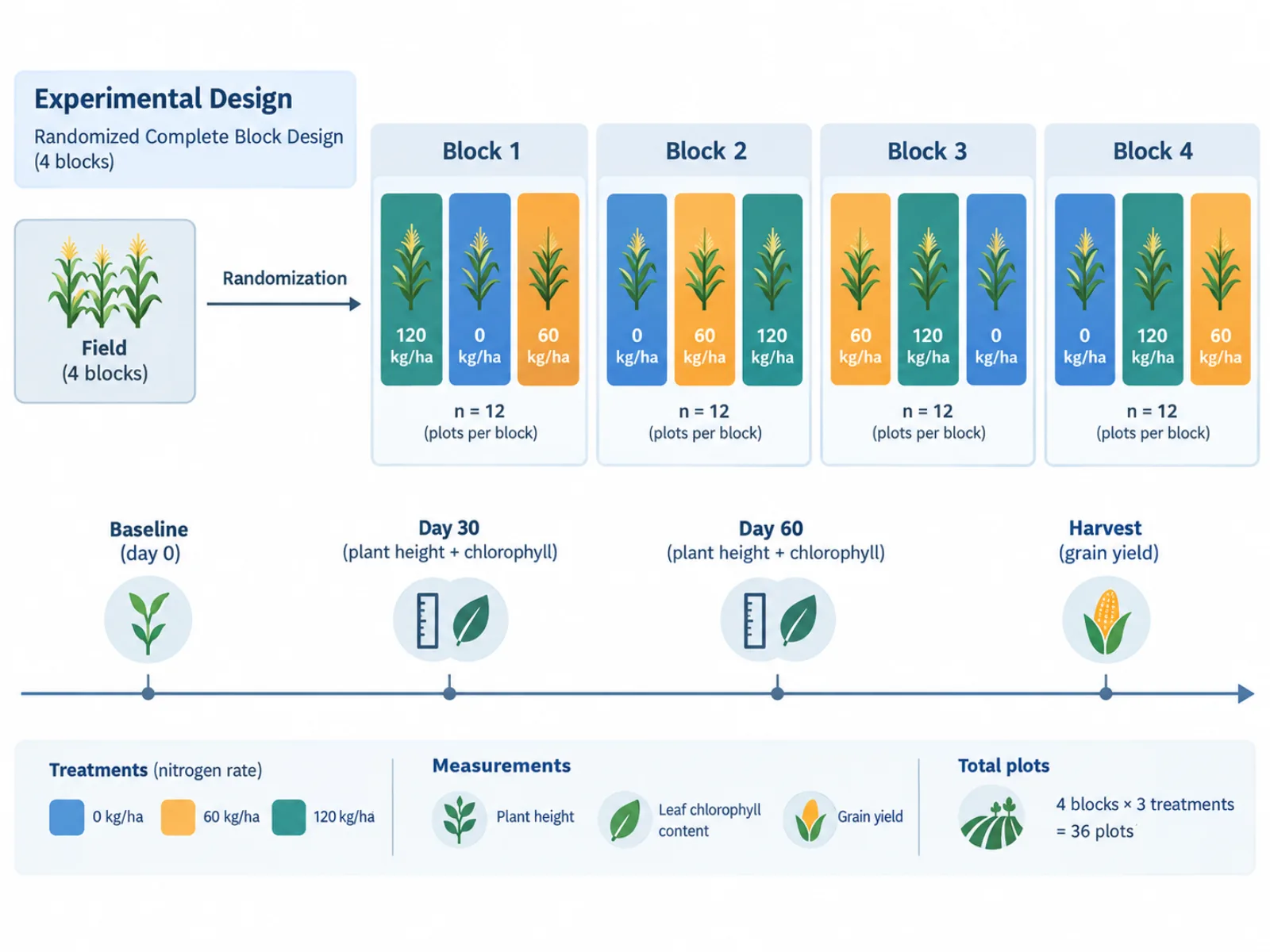

Trois doses d'engrais réparties au hasard au sein de quatre blocs, chaque bloc contrôlant un gradient de sol le long du champ.

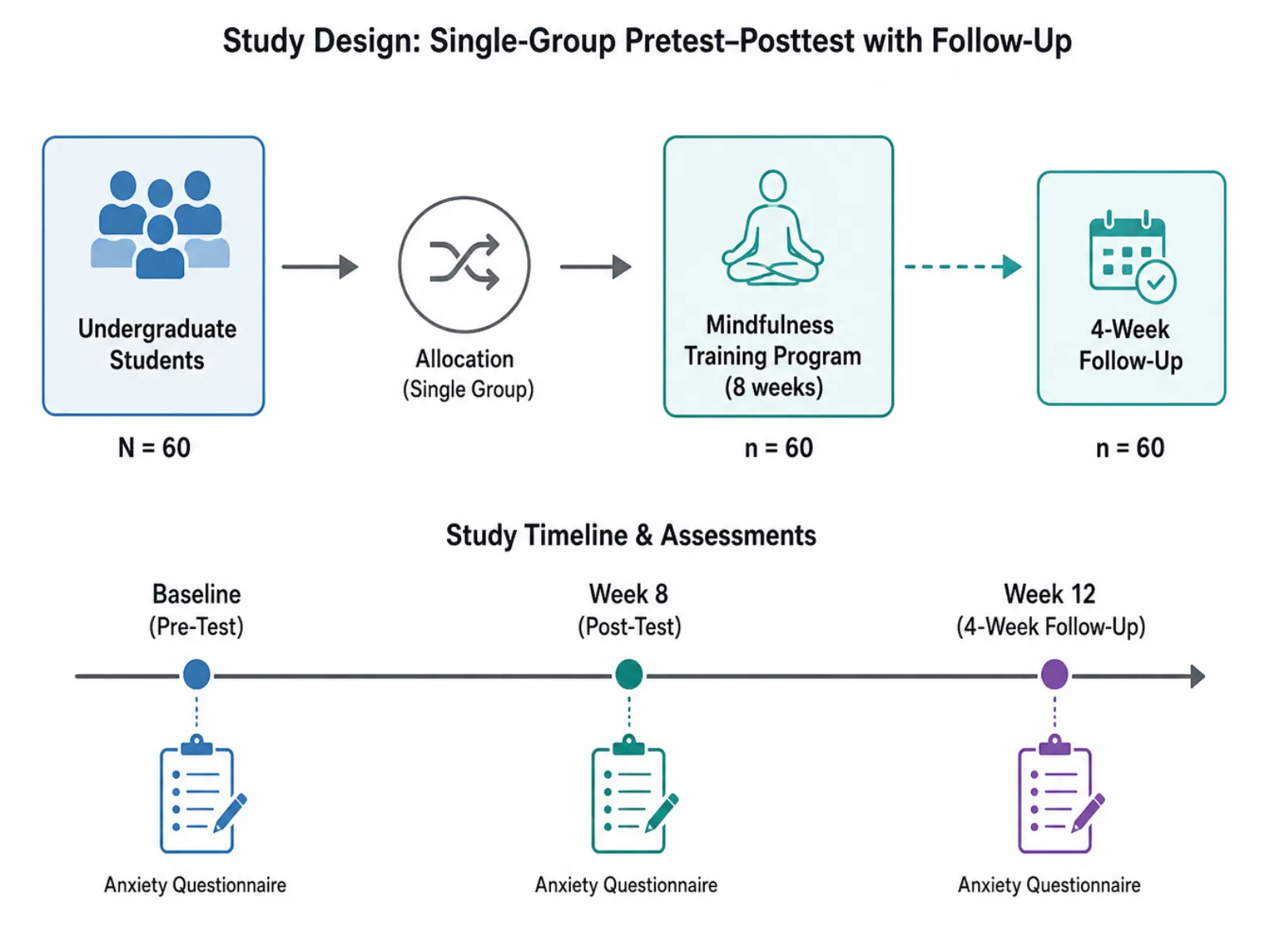

Une même cohorte mesurée avant une intervention, immédiatement après, puis à un point de suivi pour vérifier si le changement se maintient.

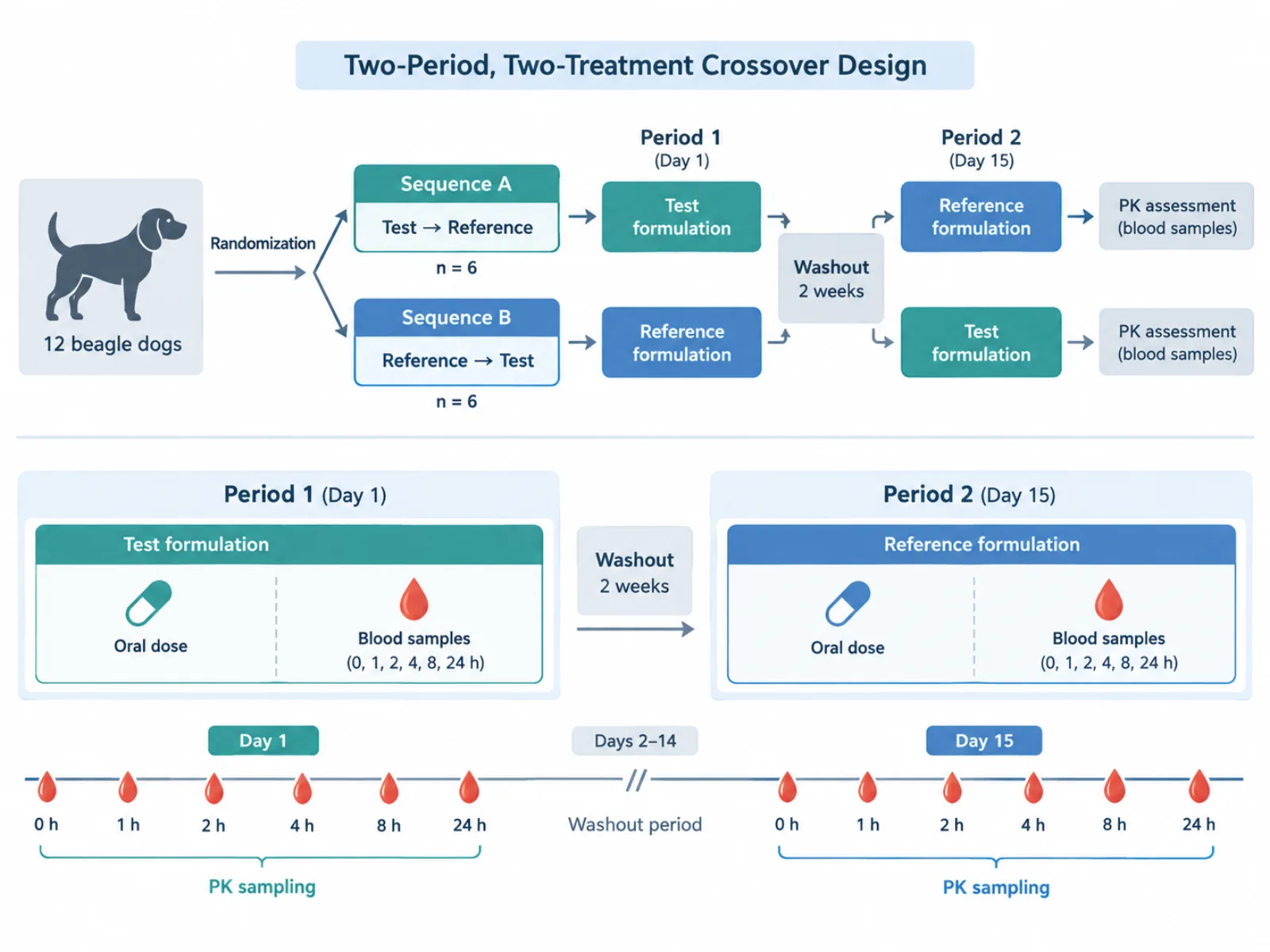

Douze sujets reçoivent les deux formulations sur deux périodes séparées par une phase de wash-out, de sorte que chaque sujet sert de son propre témoin.
Un schéma du protocole expérimental est un résumé visuel de la structure d'une étude : quels groupes existent, quel traitement ou intervention reçoit chacun, quand ont lieu les mesures, et combien de sujets compte chaque bras. Il transforme un paragraphe de méthodes en cases, flèches et chronologie qu'un relecteur peut vérifier d'un coup d'œil.
Il diffère d'un graphique de résultats : il montre le plan, pas les données. Les revues et les évaluateurs de subventions le cherchent dans la section Méthodes ou Protocole d'étude, car c'est le moyen le plus rapide de vérifier que les groupes de comparaison, la randomisation et le calendrier correspondent bien à l'hypothèse.
Le schéma est propre à chaque étude : un essai clinique pilote à deux bras et une expérience animale à quatre groupes ont besoin de cases et de chronologies différentes, même en testant une hypothèse similaire. Le construire à partir de son propre nombre de groupes et de ses propres points temporels, plutôt qu'à partir d'un modèle générique, est ce qui le rend défendable lors de la relecture.
Décrivez votre étude une seule fois : le générateur place chaque bras sous forme de case étiquetée, la relie à son traitement par une flèche directionnelle et inscrit n= sous chaque groupe — sans étape d'étiquetage séparée.
Les moments d'inclusion, de suivi et de fin d'étude sont placés sur une chronologie horizontale, avec de petites icônes marquant où les critères sont mesurés, de sorte que le schéma montre non seulement qui a été traité, mais aussi quand il a été évalué.
Lorsque votre description implique une répartition aléatoire, le générateur dessine un seul pool de sujets se ramifiant en bras, et distingue les groupes non traités ou véhicule des groupes de traitement, comme les relecteurs s'attendent à lire un protocole contrôlé.
Quatre étapes, de la description de l'étude à un schéma exportable.
Nommez chaque groupe ou bras, le traitement ou l'intervention qu'il reçoit, et la taille d'échantillon — les mêmes détails que vous écririez dans un paragraphe de Méthodes.
Indiquez quand ont lieu les mesures — inclusion, suivi, fin d'étude — et ce que vous mesurez à chaque point, pour que le générateur puisse les placer sur la chronologie.
Le générateur de schémas du protocole expérimental classe les groupes, les traitements et les points temporels, puis dispose cases, flèches et chronologie en une seule fois.
Vérifiez que chaque direction de flèche et chaque taille d'échantillon correspond à votre protocole, puis téléchargez le schéma en PNG haute résolution pour votre section Méthodes ou votre demande de subvention.
* Exporte un PNG haute résolution.
Six structures couvrent la plupart des protocoles d'étude — savoir auquel appartient le vôtre facilite sa description au générateur.
Chaque sujet est affecté à un groupe de traitement de façon purement aléatoire, sans blocage ni appariement. Il convient aux échantillons homogènes — animaux de laboratoire d'une même souche, ou unités fabriquées — où aucune variable parasite connue n'a besoin d'être équilibrée entre les groupes.
Les sujets sont d'abord regroupés en blocs partageant une source de variation connue, comme le gradient de sol d'un champ ou un lot d'animaux nés la même semaine, puis randomisés au traitement à l'intérieur de chaque bloc. Le blocage retire cette variation de la comparaison des traitements au lieu de la laisser comme bruit.
Deux facteurs de traitement ou plus sont combinés de sorte que chaque niveau d'un facteur apparaisse avec chaque niveau de l'autre, permettant à une seule expérience d'estimer l'effet de chaque facteur et toute interaction entre eux. Un plan factoriel 2×2 testant la dose contre le régime nécessite quatre groupes au lieu de deux expériences séparées.
Chaque sujet reçoit tous les traitements en séquence, séparés par une phase de wash-out, de sorte que chaque sujet sert de son propre témoin et que la variabilité entre sujets sort de la comparaison. Il convient aux traitements aux effets réversibles et de courte durée, pas à ceux provoquant un changement durable.
Un seul groupe est mesuré avant et après une intervention, parfois avec un suivi pour vérifier si le changement persiste. Il montre le changement au sein du groupe dans le temps, mais sans groupe témoin séparé, il ne peut exclure qu'autre chose que l'intervention ait causé la différence.
Un même groupe ou unité est mesuré à plusieurs reprises avant et après l'introduction d'une intervention en cours de route, traçant la trajectoire du résultat plutôt que de comparer seulement deux points. Il convient aux situations où randomiser un groupe témoin n'est pas réalisable, comme un changement de politique appliqué à toute une population.
Des questions méthodologiques auxquelles répondre avant de rédiger les vôtres.
Décrivez vos groupes, traitements et chronologie une seule fois et obtenez un schéma prêt à publier — inscrivez-vous et recevez des crédits gratuits pour l'essayer.
