Geben Sie eine eingerückte Liste von Taxa ein oder fügen Sie Klammernotation ein — dieser Kladogramm-Ersteller zeichnet ein rechtwinkliges Verzweigungsdiagramm mit bündig ausgerichteten Spitzen, das Layout, das Biologiekurse erwarten, exportierbar als SVG oder PNG.
Vier mit diesem Kladogramm-Ersteller erstellte Kladogramme, jedes zeigt auf andere Weise, wie die Verzweigungsreihenfolge gemeinsame Abstammung vermittelt.
Fische, Amphibien, Reptilien und Säugetiere angeordnet nach gemeinsamen abgeleiteten Merkmalen — vier Gliedmaßen, das Amnionei, Haare — jeweils an dem Verzweigungspunkt markiert, an dem sie zuerst auftreten.

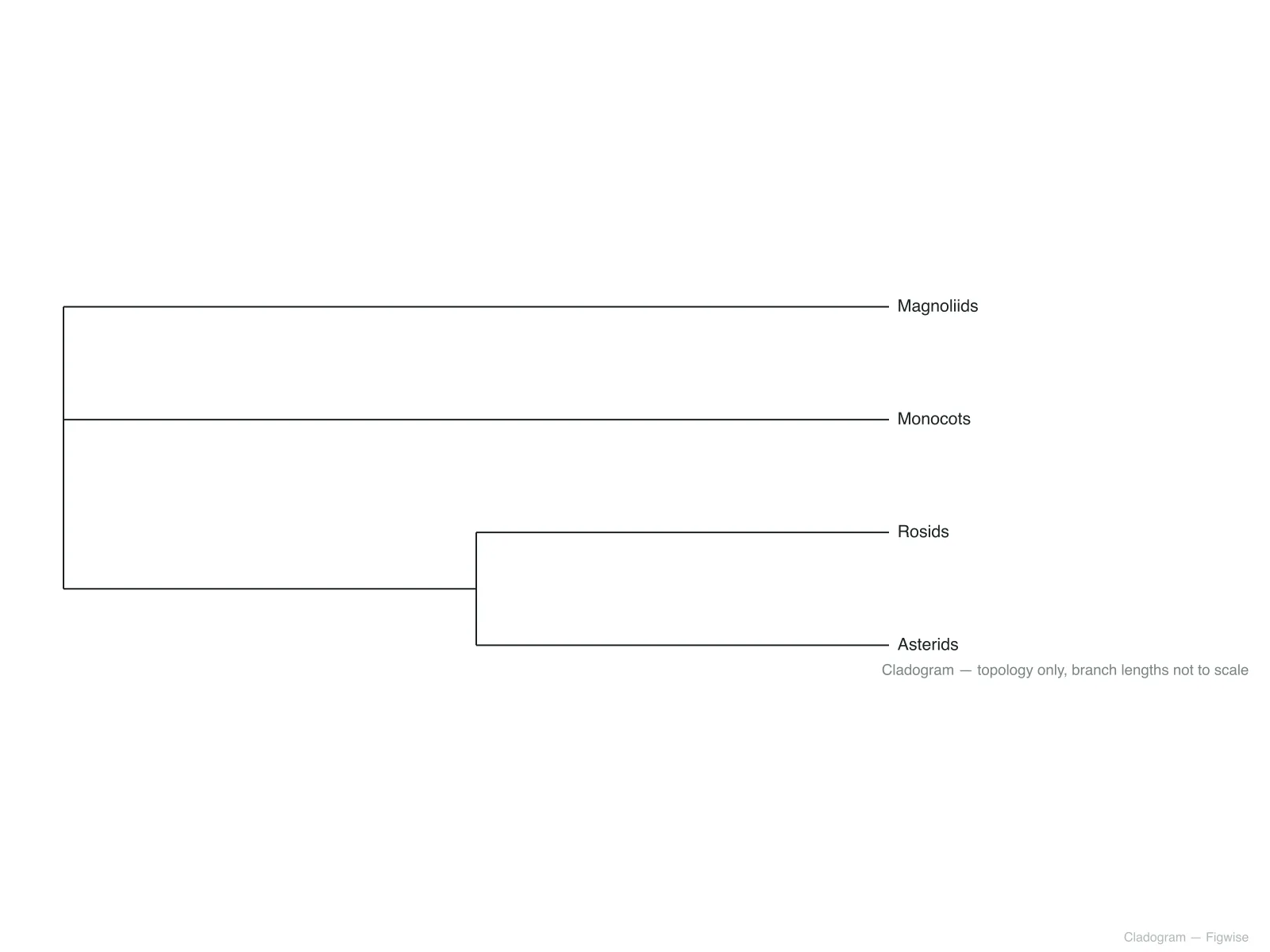

Ein Kladogramm für den Botanikunterricht, das Angiospermenfamilien nach abgeleiteter Verzweigungsreihenfolge gruppiert, erstellt aus einer einfachen eingerückten Gliederung ohne molekulare Daten.

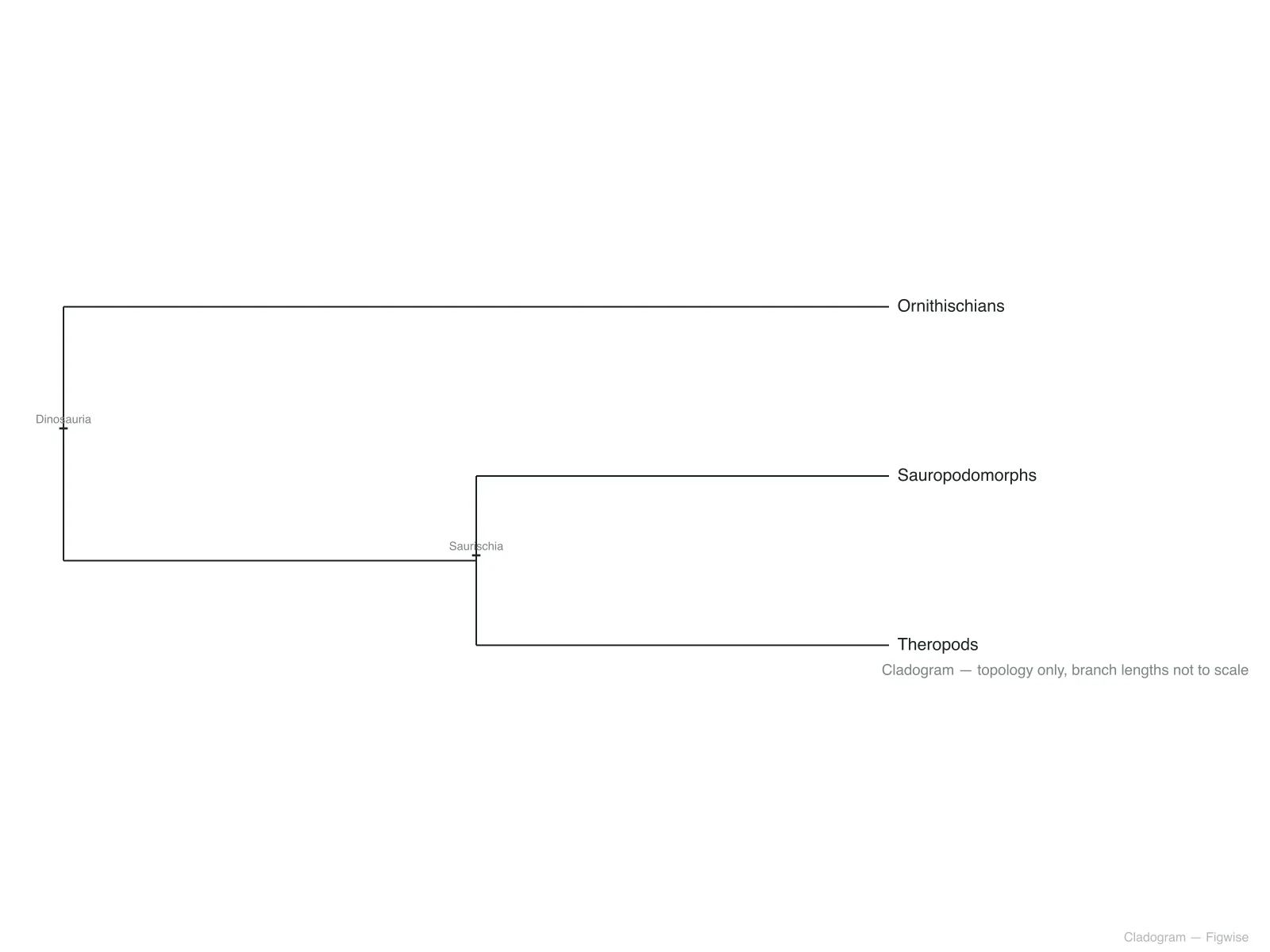

Ein lehrbuchartiges Kladogramm, das Theropoden, Sauropoden und Ornithischier trennt, gezeichnet aus Klammernotation, die direkt aus Vorlesungsnotizen eingefügt wurde.

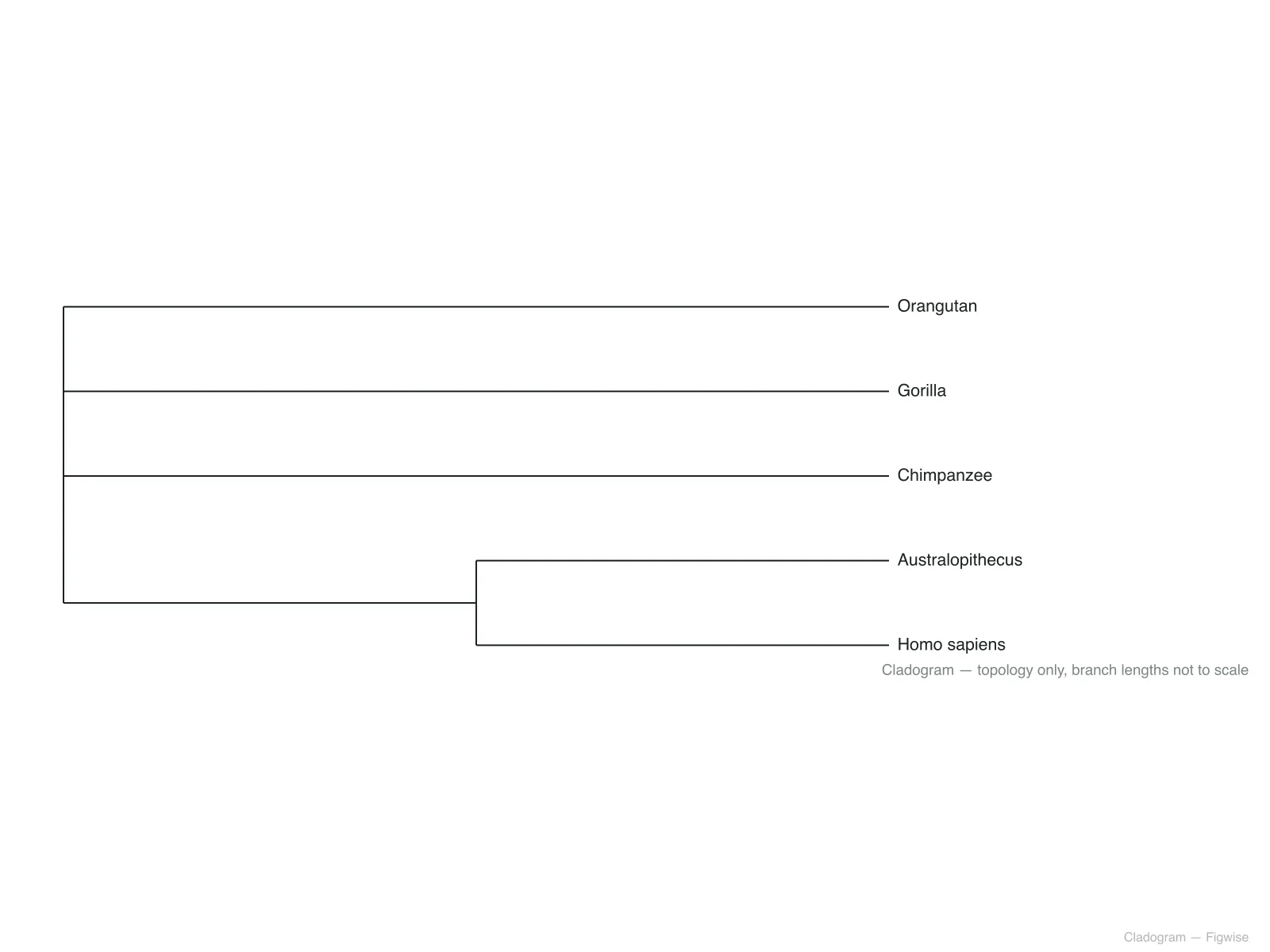

Ein kompaktes Kladogramm der Menschenaffen und frühen Hominini, mit allen Spitzen bündig am rechten Rand, da die Astlänge hier keine Bedeutung trägt.

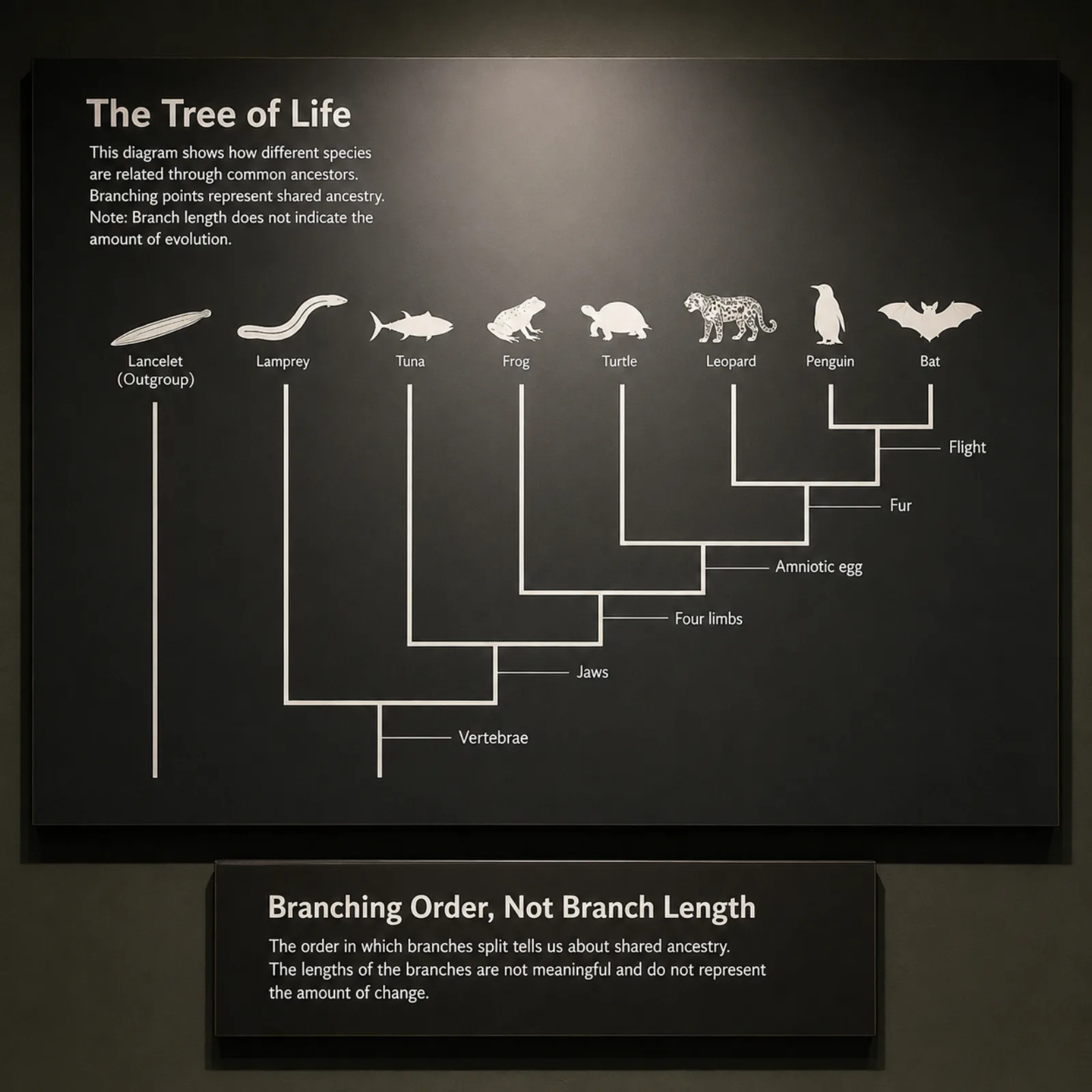

Ein Kladogramm ist ein Verzweigungsdiagramm, das das abgeleitete Muster gemeinsamer Abstammung innerhalb einer Gruppe von Organismen zeigt, ohne eine Aussage darüber zu treffen, wie viel Zeit oder evolutionärer Wandel sie trennt. Jeder Verzweigungspunkt, oder Knoten, stellt einen hypothetischen gemeinsamen Vorfahren dar, und alles rechts von diesem Knoten teilt ein abgeleitetes Merkmal — eine Synapomorphie —, das Organismen außerhalb der Gruppe fehlt.
Das ist der eine Punkt, der Anfängern Schwierigkeiten bereitet: In einem Kladogramm trägt die Astlänge keine Bedeutung. Zwei weit auseinander gezeichnete Spitzen und zwei nah beieinander gezeichnete Spitzen können gleich eng verwandt sein, wenn sie auf derselben Verzweigungstiefe liegen. Das unterscheidet sich von einem phylogenetischen Baum (Phylogramm), bei dem die Astlänge auf molekulare Distanz oder Divergenzzeit skaliert ist. Ein Kladogramm-Ersteller zeichnet daher jede Spitze bündig am selben Rand — ein rechtwinkliges, treppenförmiges Layout — statt Äste auf einen Maßstabsbalken zu strecken.
Kladogramme werden aus Merkmalen aufgebaut: morphologischen Eigenschaften, Verhaltensweisen oder, in der modernen Praxis, molekularen Sequenzdaten, die auf eine sparsamste Topologie oder eine Maximum-Likelihood-Topologie reduziert werden. Da das Diagramm nur die Topologie kodiert, ist es das Standardformat, um die Kladistik einzuführen — die Methode, Organismen nach gemeinsamen abgeleiteten Merkmalen statt nach Gesamtähnlichkeit zu gruppieren —, bevor Studierende zu Phylogenien mit Astlänge übergehen.
Vier Schritte von einer Taxa-Liste zu einem exportierbaren Diagramm — ohne Zeichensoftware.
Geben Sie eine eingerückte Gliederung ein (ein Taxon pro Zeile, tiefere Einrückung bedeutet einen stärker abgeleiteten Ast) oder fügen Sie Klammernotation wie (Fisch,(Amphibien,Säugetiere)) ein. Wählen Sie, was zu Ihrem Ausgangsmaterial passt.
Fügen Sie ein gemeinsames Merkmal in eckigen Klammern nach einem Taxon-Namen an — zum Beispiel Amnioten [Amnionei] — und der Kladogramm-Ersteller zeichnet an diesem Verzweigungspunkt einen kleinen Strich mit Beschriftung.
Das Diagramm aktualisiert sich während der Eingabe, wobei jede Spitze am selben Rand ausgerichtet bleibt. Korrigieren Sie eine fehlplatzierte Klade durch erneutes Einrücken einer Zeile oder Verschieben einer Klammergruppe — ohne Koordinaten zu ziehen.
Laden Sie eine SVG-Datei für eine Vektordatei herunter, die Sie in Illustrator oder Inkscape neu beschriften können, oder ein 2×-PNG in der Größe für Folien, Handouts und Laborberichte.
Beide Diagramme sehen ähnlich aus, doch der entscheidende Unterschied ist, ob die Astlänge Information trägt — und das ändert, wie man sie liest.
Astlänge trägt keine Bedeutung — nur Topologie
Astlänge proportional zur evolutionären Distanz
Die meisten Studierenden und Lehrenden denken nicht in verschachtelten Klammern — sie denken in Gliederungen. Geben Sie ein Taxon pro Zeile ein und rücken Sie ein, um einen Ast unter seinem Vorfahren zu verschachteln; der Kladogramm-Ersteller leitet die Baumstruktur allein aus der Einrückung ab, sodass eine Gliederung aus Vorlesungsnotizen ohne Umformatierung zum Diagramm wird.

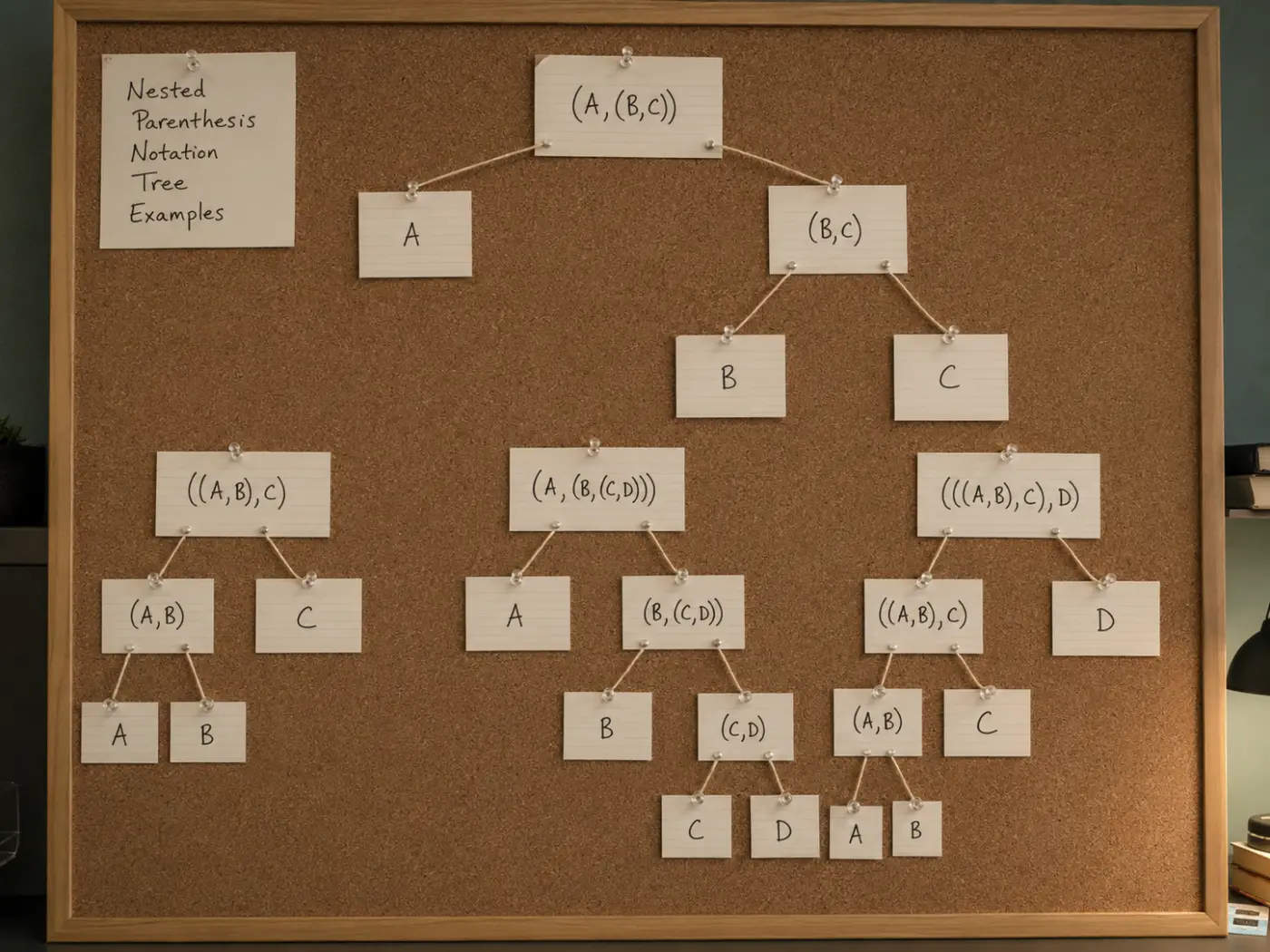

Bei tief verschachtelten oder kopierten Topologien ist Klammernotation schneller zu schreiben als eine Gliederung. Der Kladogramm-Ersteller verarbeitet die übliche verschachtelte Klammerung — ohne Astlängen-Syntax, da ein Kladogramm diese nicht verwendet.
Ein Kladogramm ist zum Lehren nur nützlich, wenn es zeigt, warum Linien gruppiert wurden. Fügen Sie einem beliebigen Knoten ein gemeinsames abgeleitetes Merkmal hinzu — vier Gliedmaßen, ein Amnionei, Federn — und der Kladogramm-Ersteller stellt es als kleinen Strich mit Beschriftung genau dort dar, wo das Merkmal zuerst aufgetreten wäre.
Häufige Fragen zu Kladogrammen und wie man mit diesem Tool eines erstellt.
Keine Installation, keine Dateikonvertierung — geben Sie Ihre Taxa ein und laden Sie ein Diagramm herunter, bereit für einen Laborbericht oder eine Vorlesungsfolie.
