Klammernotation wie [S [NP the cat] [VP sat]] einfügen, und dieser Syntaxbaum-Generator setzt sofort einen publikationsreifen Konstituentenbaum – Export als SVG oder PNG für Folie, Handout oder Syntax-Aufsatz.
Vier Bäume, aus derselben Klammernotation aufgebaut, die dieses Tool liest – vom einfachen Aussagesatz bis zur W-Frage mit Bewegung.
Ein einfacher Subjekt-Verb-Objekt-Satz – „The cat sat on the mat“ – als Syntaxbaum dargestellt, mit klar getrennten NP-, VP- und PP-Konstituenten. Ein guter erster Baum, um einer Syntax-Klasse Phrasenstrukturregeln vorzustellen.

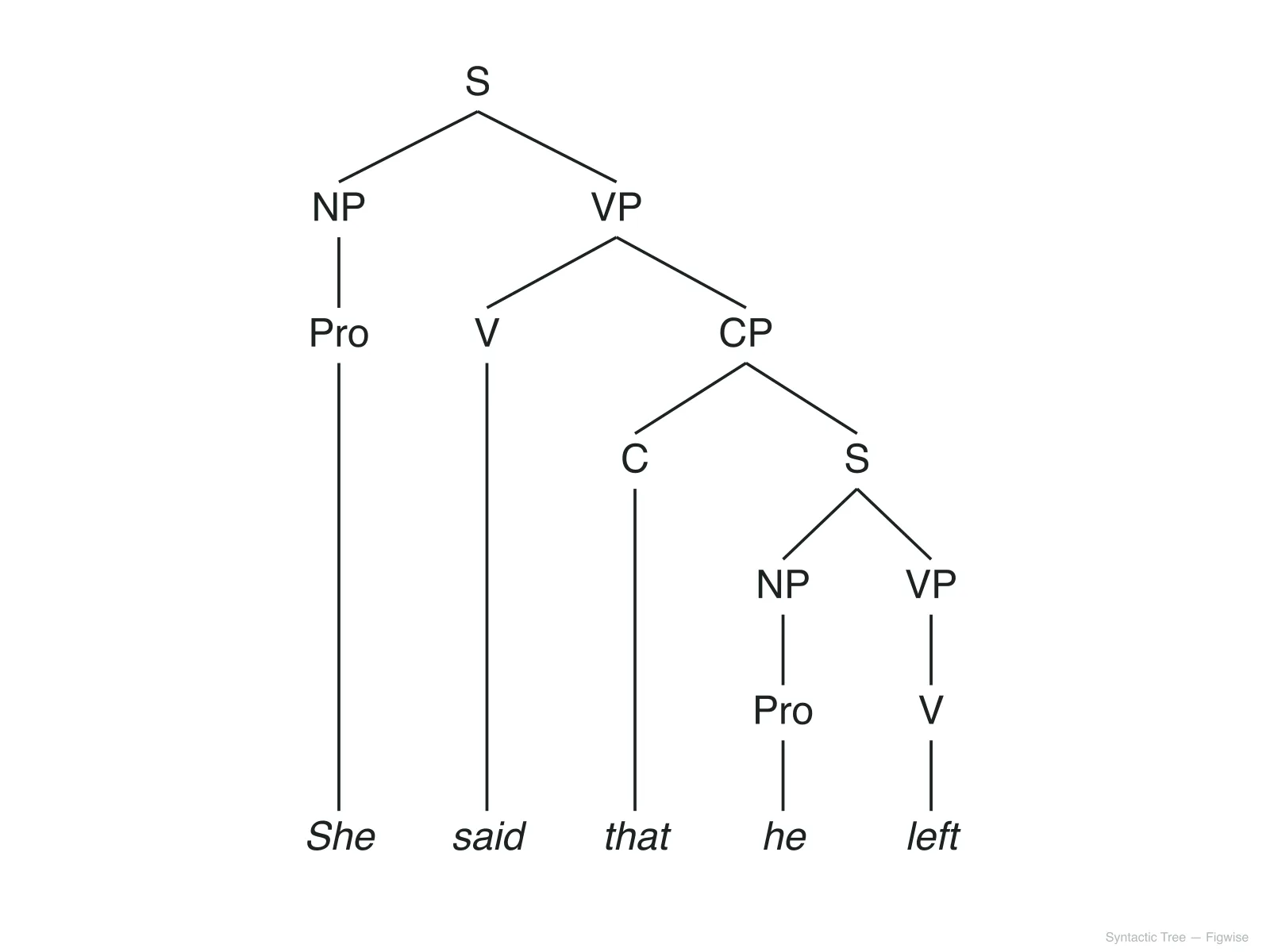

Ein Matrixsatz mit untergeordnetem CP – „She said that he left“ – mit diesem Syntaxbaum-Generator erstellt, um zu zeigen, wie ein CP-Knoten in eine VP eingebettet ist. Nützlich, um Komplementiererphrasen und Satzeinbettung zu vermitteln.

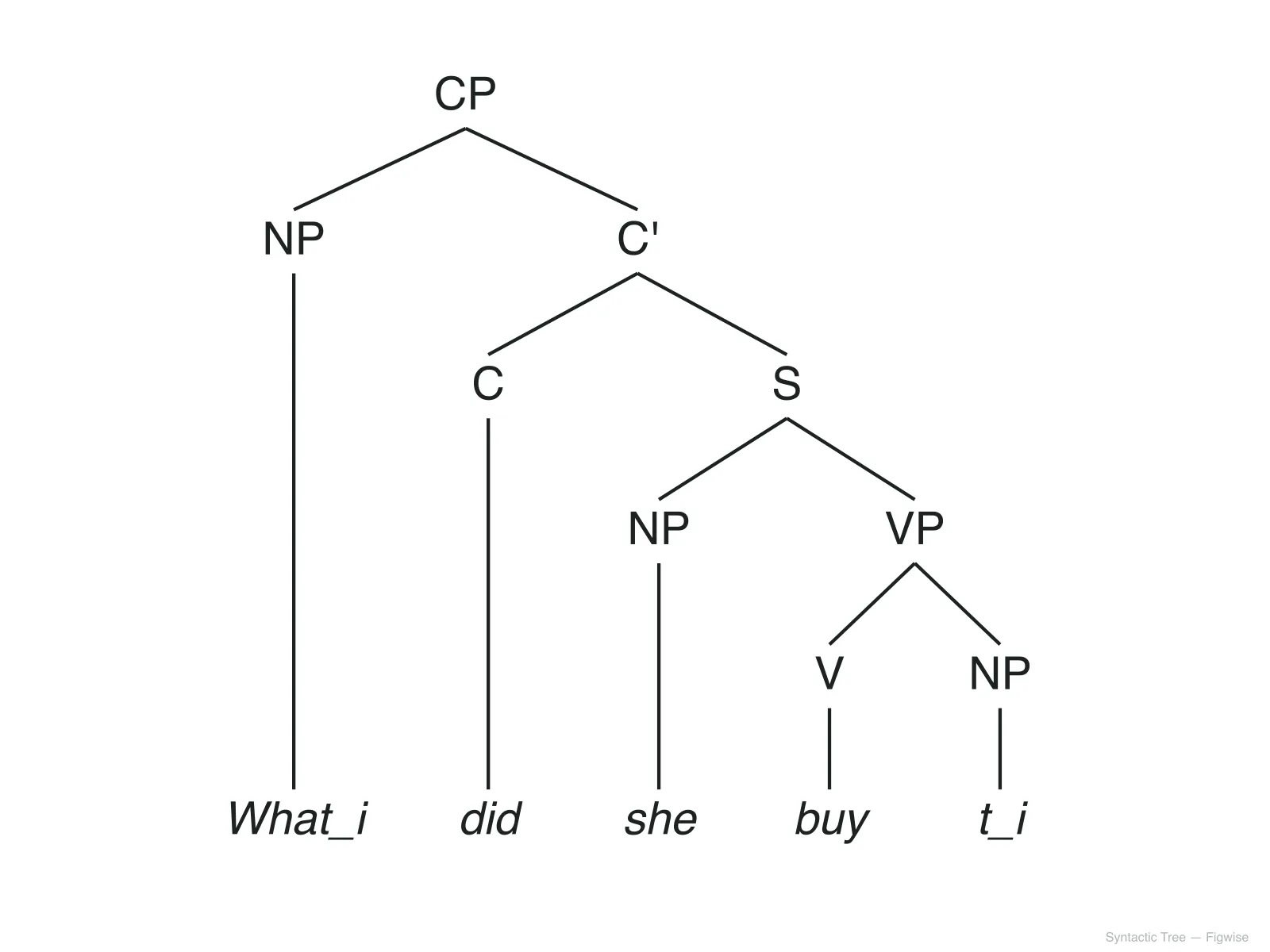

Eine W-Frage – „What did she buy?“ – gezeichnet mit einer Spur, die die bewegte Konstituente hinterlässt, so wie generative Syntax W-Bewegung in einem Konstituentenbaum üblicherweise notiert.

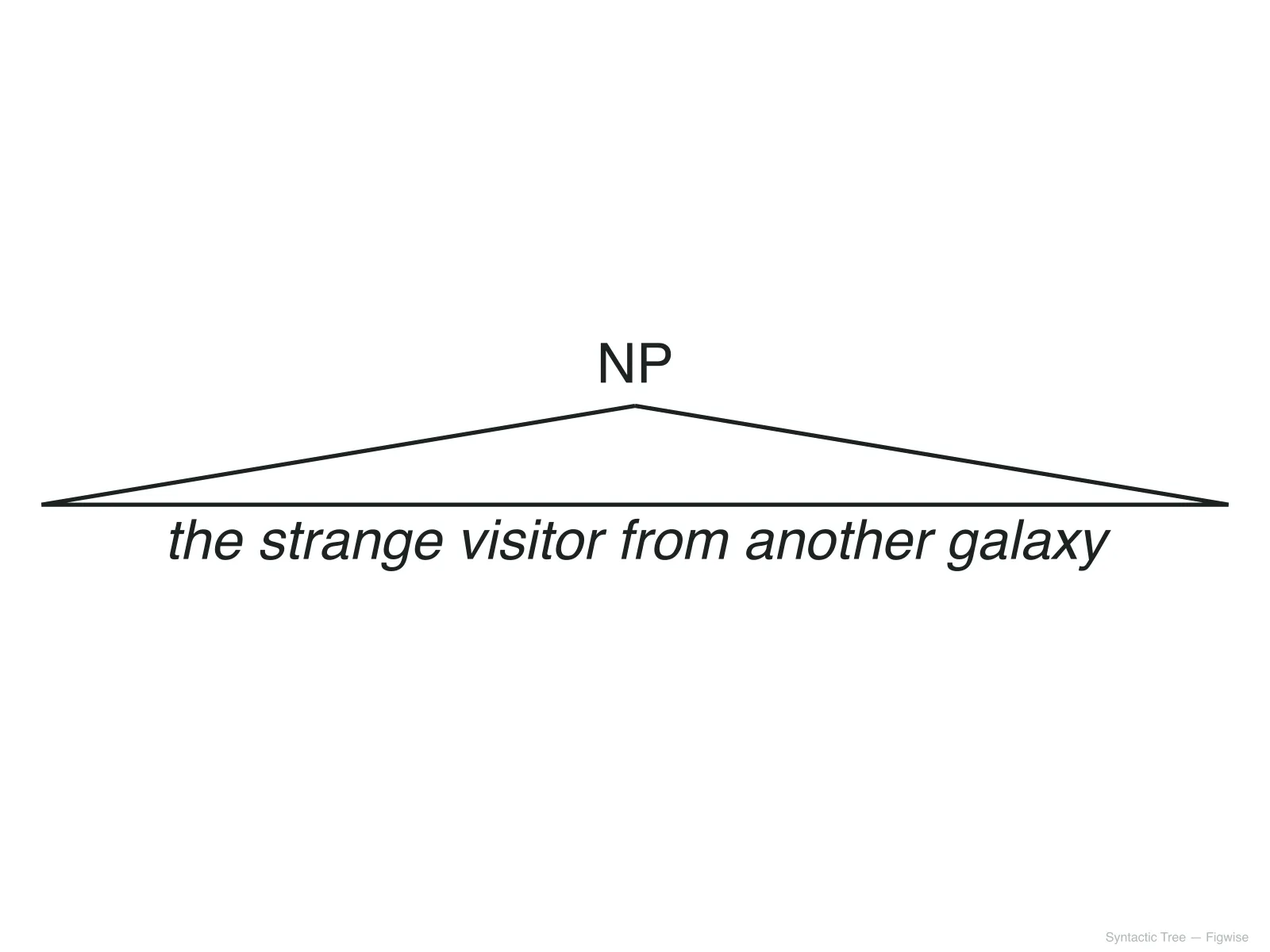

Eine Nominalphrase, die für den Zweck des Beispiels zu lang zum Expandieren ist – „the strange visitor from another galaxy“ – unter einem einzigen Dreieck zusammengefasst. Dieser Syntaxbaum-Generator zeichnet das Dreieck automatisch, sobald ein Knoten mehr als ein bloßes Wort trägt.

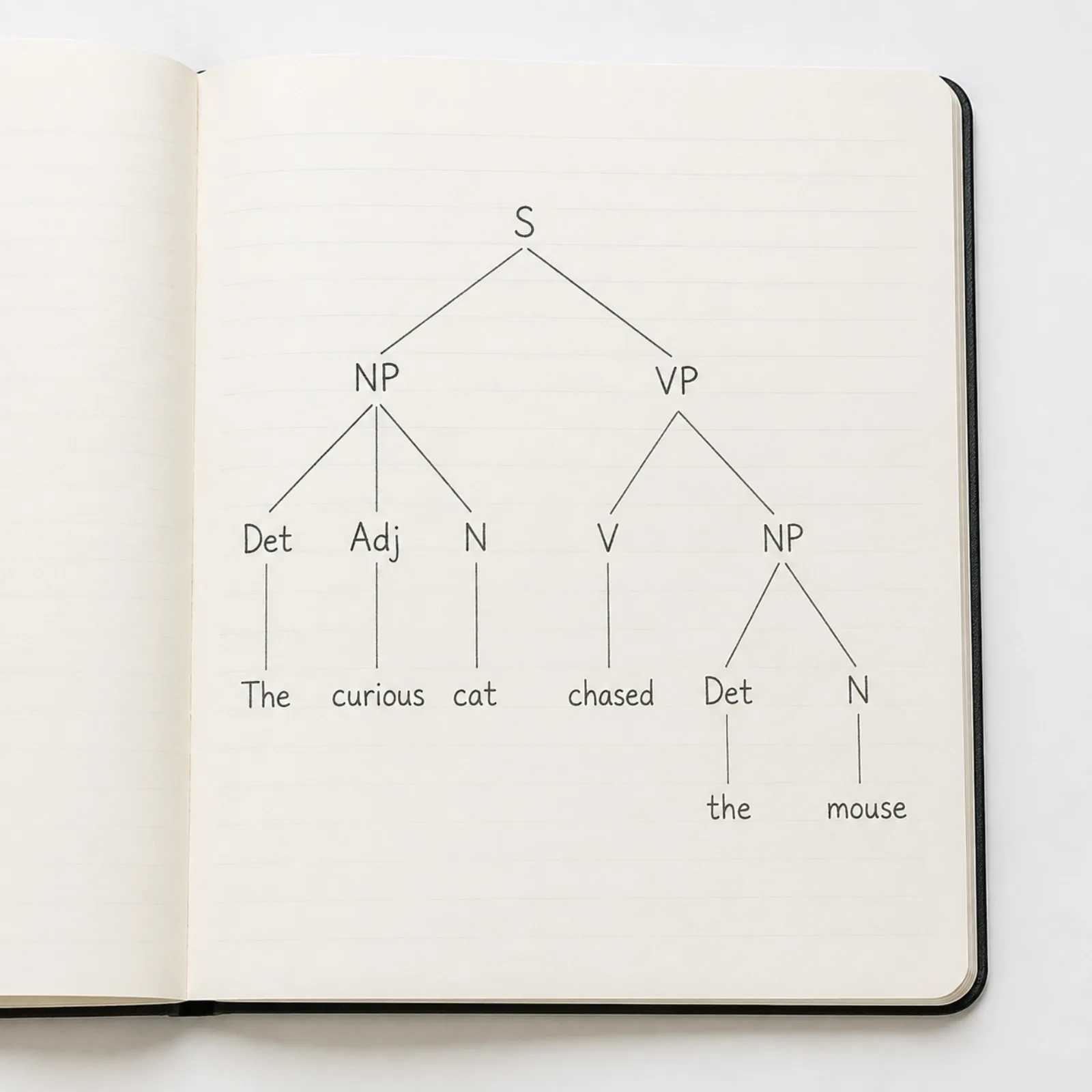

Ein Syntaxbaum, auch Konstituentenbaum genannt, ist ein Diagramm, das zeigt, wie sich die Wörter eines Satzes zu Phrasen gruppieren und wie sich diese Phrasen zum gesamten Satz gruppieren. Jeder Knoten steht für eine Konstituente – eine Struktureinheit wie eine Nominalphrase (NP) oder Verbalphrase (VP) –, und jeder Zweig zeigt, welche Konstituente welche enthält. Linguisten nutzen Syntaxbäume, um Strukturaussagen explizit und überprüfbar zu machen, nicht nur zur Veranschaulichung.
Knotenbeschriftungen stammen aus der X-Bar-Theorie und der traditionellen Phrasenstrukturgrammatik: NP, VP, PP, CP und ihre lexikalischen Köpfe (N, V, P, C). Ein Terminalknoten ist ein einzelnes Wort; eine nicht expandierte Phrase kann mit einem Dreieck abgekürzt werden, wenn ihre innere Struktur für das Beispiel nicht relevant ist. Klammernotation ist die Möglichkeit, all das als reinen Text festzuhalten, ohne von Hand zu zeichnen.
Dieser Syntaxbaum-Generator liest diese Klammernotation direkt und setzt den Baum deterministisch: Blattknoten gleichmäßig von links nach rechts verteilt, jeder Elternknoten über seinen Kindern zentriert, Terminalwörter entlang einer Grundlinie ausgerichtet. Es gibt keinen automatischen Parser hier – die Konstituentenstruktur wird selbst festgelegt, der Generator übernimmt den Satz.
Klammernotation eingeben – [S [NP [D The] [N cat]] [VP [V sat]]] – und der Syntaxbaum-Generator parst sie und zeichnet den Baum bei jedem Tastendruck neu. Es ist dieselbe reine Textkonvention wie bei mshang.ca/syntree und den meisten Syntax-Hausaufgaben, sodass sich ein bereits andernorts geschriebener Baum ohne Umformatierung einfügen lässt.

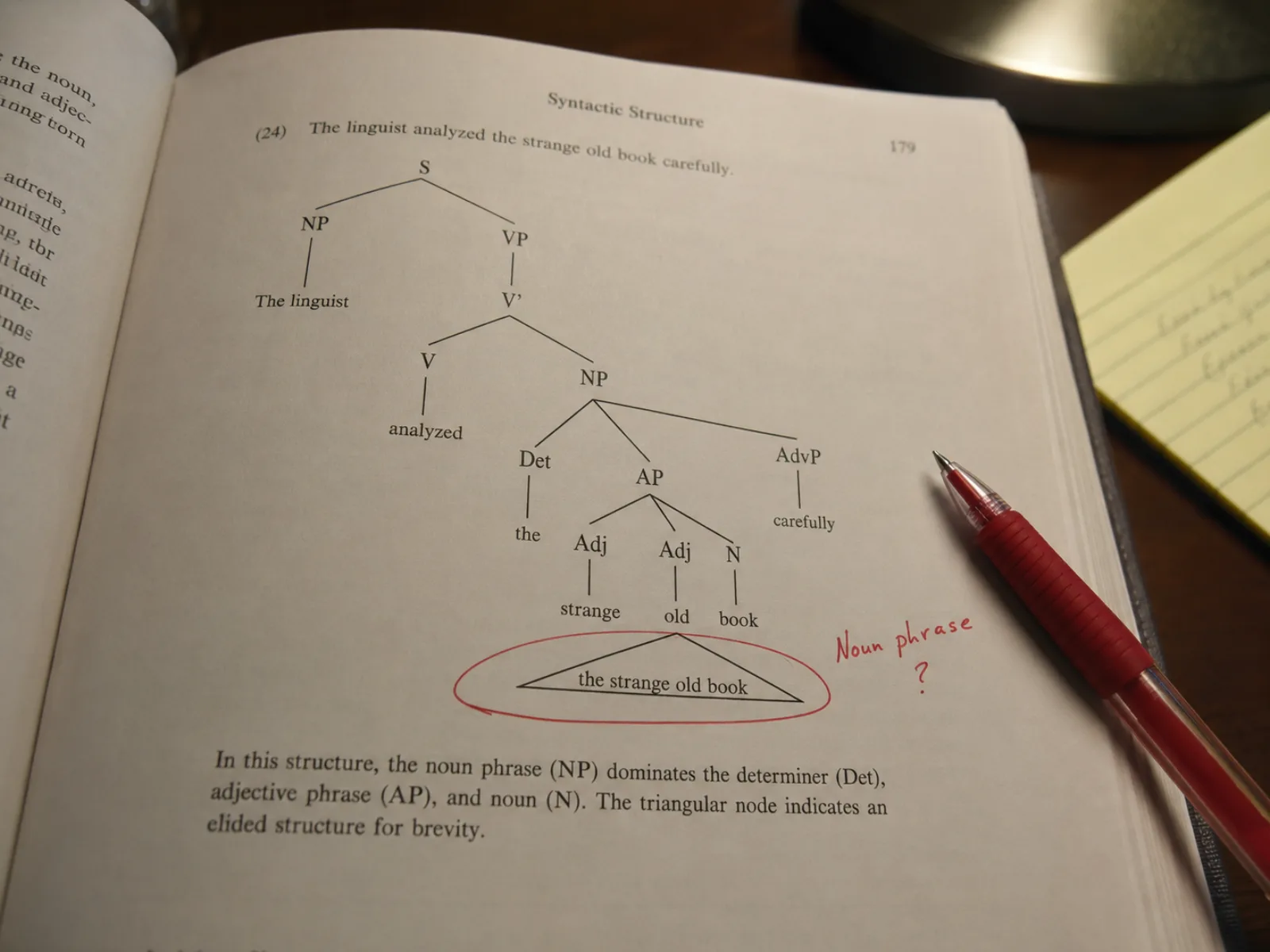

Einem Knoten mehr als ein bloßes Wort geben – ohne verschachtelte Klammern –, und der Generator zeichnet ein Dreieck zu diesem Text, statt zu erzwingen, die Phrase in NP-, D-, N- und Adj-Knoten aufzuteilen, die für das jeweilige Beispiel nicht relevant sind. Gängige Praxis in Syntax-Lehrbüchern, sobald die innere Struktur einer Phrase nicht der Punkt ist.

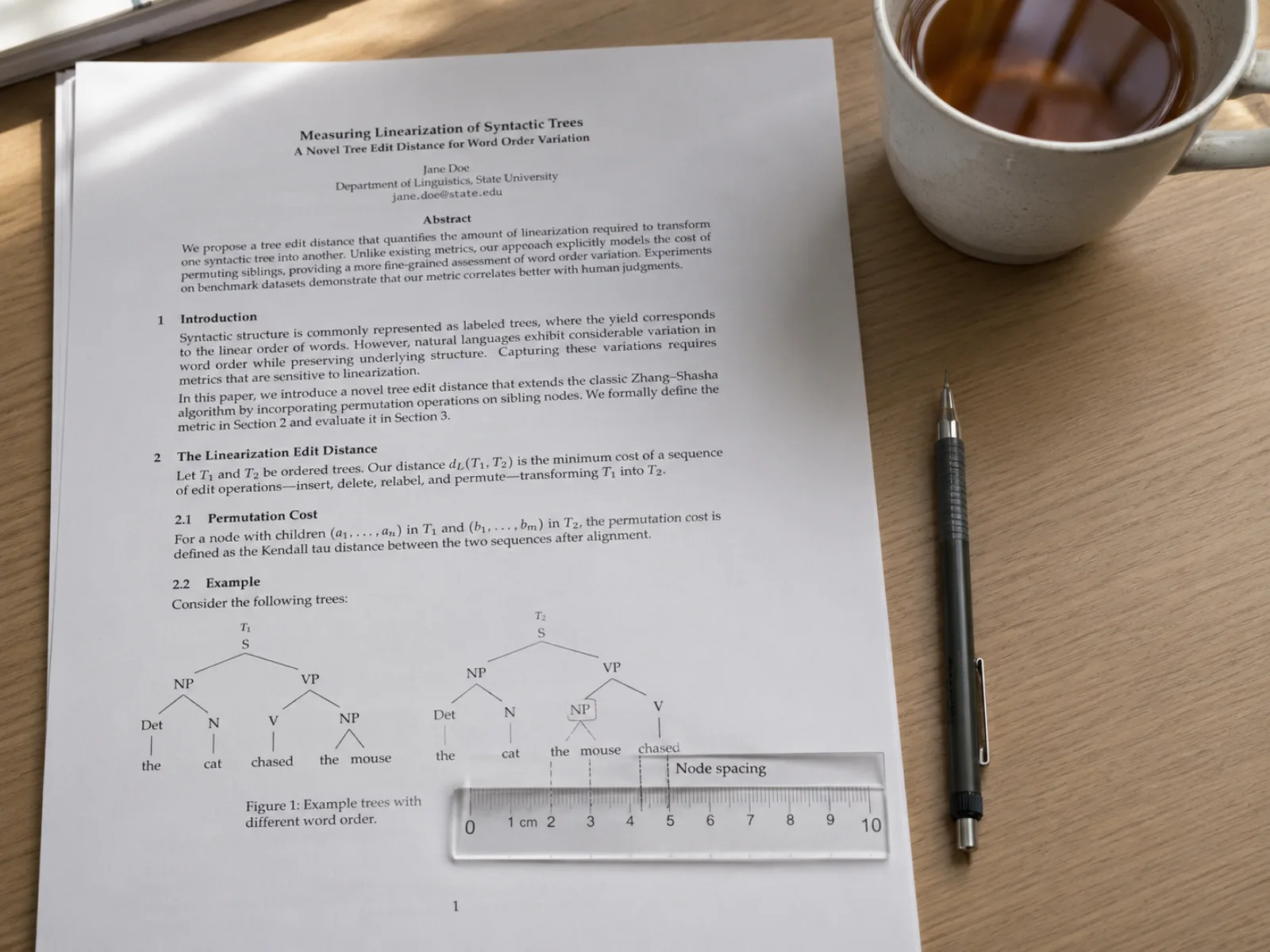

Die Schriftgröße der Beschriftung und den Mindestabstand zwischen den Blattspalten anpassen, damit ein breiter Satz noch auf eine Folie oder eine gedruckte Seite passt. Terminalwörter werden standardmäßig kursiv gesetzt, wie Syntaxbäume üblicherweise in linguistischen Fachzeitschriften und Lehrbüchern gesetzt werden – abschaltbar, falls der eigene Styleguide etwas anderes vorschreibt.
Das fertige Diagramm als skalierbare SVG zum Weiterbearbeiten in Illustrator oder Inkscape herunterladen, oder als PNG in Foliengröße. Beide Exporte entsprechen exakt der Bildschirmvorschau, sodass das Freigegebene genau im Handout oder Aufsatz landet.
Vier Schritte vom Satz zum exportierbaren Diagramm – kein Zeichnen, kein Ziehen von Knoten.
Den Satz in einen Wurzelknoten einschließen und für jede Konstituente eine Klammer verschachteln: [S [NP [D The] [N cat]] [VP [V sat]]]. Jedes Wort braucht einen eigenen Knoten – bloße Wörter direkt unter einer Phrase sind nur für Dreiecksnotation gedacht (siehe Schritt 3).
Die Klammernotation in das Textfeld oben einfügen. Der Baum zeichnet sich bei jedem Tastendruck neu, und eine unpassende Klammer oder ein leerer Knoten erzeugt eine konkrete, eingebettete Fehlermeldung statt eines leeren Bildschirms.
Einem Knoten zwei oder mehr bloße Wörter ohne verschachtelte Klammern geben – [NP the strange visitor] –, und er wird als Dreieck statt als vollständig expandierter Teilbaum gezeichnet. Dafür geeignet, wenn die innere Struktur einer Phrase für das Beispiel nicht der Punkt ist.
Schriftgröße der Beschriftung, Abstand zwischen den Blattspalten und ob Terminalwörter kursiv gesetzt werden festlegen. Sobald der Baum passt, als SVG zum Weiterbearbeiten oder als PNG für eine Folie herunterladen.
Praktische Fragen zu Klammernotation, Dreiecken und dem, was dieses Tool kann und nicht kann.
Dieses Tool zeichnet genau den Baum, der in Klammernotation geschrieben wird – nichts geraten, nichts zu installieren. Als SVG oder PNG exportieren, sobald das Layout passt.
